Modèles

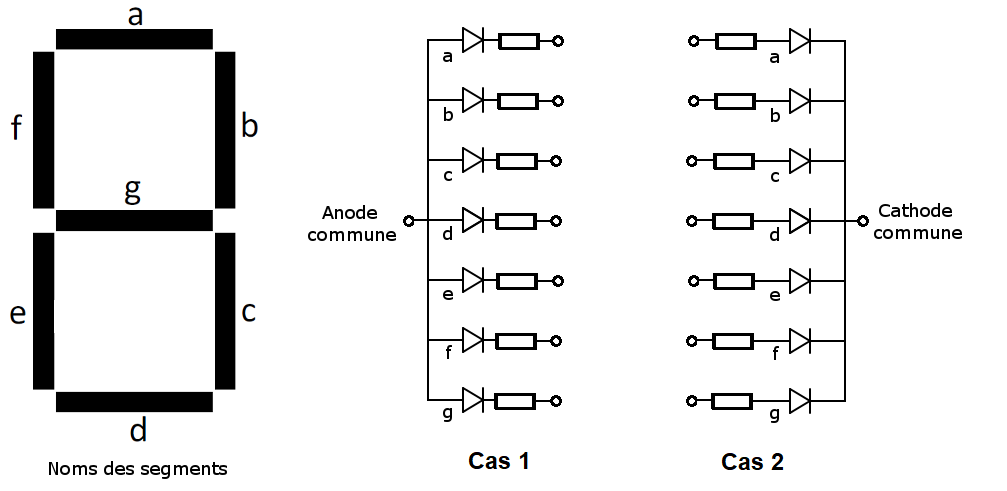

Dans le cas d'afficheurs à LED, deux cas de figures sont présents :
Afficheur à anode commune : l'ensemble des anodes sont reliées et connectées au potentiel haut.
La commande du segment se fait par sa cathode mise au potentiel bas.
(une valeur logique de 0 éclaire le segment)
Afficheur à cathode commune : l'ensemble des cathodes sont reliées et connectées au potentiel bas.
La commande du segment se fait par son anode mise au potentiel haut.
(une valeur logique de 1 éclaire le segment)
